對輥破碎機
【進料粒度】：≤30mm 【生產能力】：5-110t/h應用領域冶金、建材、耐火材料、河卵石等中高硬度材料。適用物料石灰石、河卵石、煤炭、白云石、花崗巖、風化巖、玄武巖、鐵礦石、
全國免費服務熱線
13526639667
- 產品介紹
- 產品參數
- 相關產品

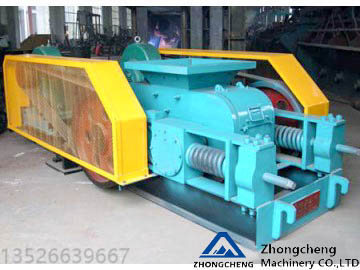

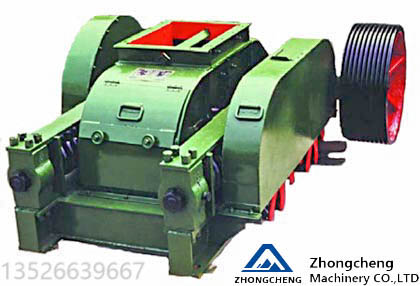

對輥破碎機也稱雙輥破碎機。對輥式破碎機簡稱對輥破碎機、對輥破，雙輥式破碎機簡稱雙輥破碎機、雙輥破。
對輥破碎機是利用兩組單獨傳動的輥軸，相對旋轉產生的擠軋力和研磨力來破碎物料。當物料進入機器的破碎腔以后，物料受到轉動輥軸的嚙力擠壓作用，使物料受壓破碎成細小顆粒，同時受到輥軸的擠軋和剪磨，物料即開始碎裂，碎裂后的小顆粒沿著輥?zhàn)有D(zhuǎn)的切線，通過兩輥軸的間隙，向機器下方拋出，超過間隙的大顆粒物料，繼續在兩輥之間直到被破碎成小顆粒排出。

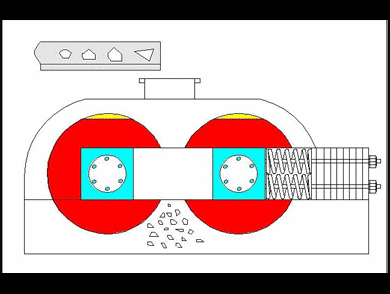

對輥式破碎機工作原理
對輥破碎機的工作原理非常簡單，就是利用兩個相對轉動的金屬輥產生擠壓力來將物料碾碎，兩個均整轉動的金屬輥采用硬質合金制造，耐磨性能突出。兩輥之間的間隙可調節從而控制破碎物料的細度。對輥破碎機利用最簡單的擠壓碾碎原理，從機器結構設計上到生產制造上，再到產品價格上都非常適合中小企業投資生產使用。對輥破碎機價格構成最主要的就是輥輪，但輥輪又非常耐用不易磨損，同時對輥式破碎機一般都比較小巧，占地少不需要建造大量的水泥基礎來固定移動方便。
對輥破碎機用途
對輥破碎機的用途廣泛，是制砂行業最常見的制砂設備，同時還被大量的應用到選礦、化工、水泥、耐火材料、磨料、建筑材料、陶瓷、冶金、石油、采礦等工業部門中細碎率高性能穩定可靠。特別適對中硬度以下的礦石、巖石、玻璃及耐火材料的細碎之用。對輥破碎機尤其在耐火材料和采礦行業中比一般破碎機械更具優勢。近幾年來還廣泛被應用于破碎鋼砂等行業。
對輥破碎機結構組成

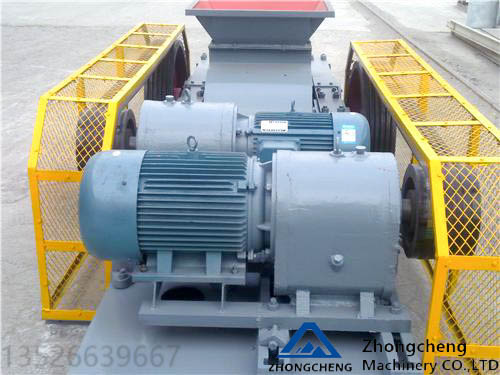

對輥式破碎機主要由電動機、變速裝置、輥輪、輥輪支撐軸承、壓緊和調節間隙裝置、機體底座以及驅動裝置等部分組成，安裝調試快捷省時省力，結構簡單更換維修方便。驅動機構是由兩個電動機以及變速裝置，通過皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。為了安全考慮，傳動部分應根據實際情況自行安裝安全罩。
對輥破碎機工作原理
電動機通過變速裝置驅動兩個輥輪相對旋轉，物料從上部進入到破碎腔內直接落入兩個輥輪間隙之間，被兩個輥面擠壓碾碎，只有被破碎合格的物料會從間隙中落下排出，不合的物料會經過多次的碾軋直到破碎成合格的粒度。出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
對輥破碎機是利用兩組單獨傳動的輥軸，相對旋轉產生的擠軋力和研磨力來破碎物料。當物料進入機器的破碎腔以后，物料受到轉動輥軸的嚙力擠壓作用，使物料受壓破碎成細小顆粒，同時受到輥軸的擠軋和剪磨，物料即開始碎裂，碎裂后的小顆粒沿著輥?zhàn)有D(zhuǎn)的切線，通過兩輥軸的間隙，向機器下方拋出，超過間隙的大顆粒物料，繼續在兩輥之間直到被破碎成小顆粒排出。
對輥式破碎機工作原理
對輥破碎機用途
對輥破碎機結構組成
對輥式破碎機主要由電動機、變速裝置、輥輪、輥輪支撐軸承、壓緊和調節間隙裝置、機體底座以及驅動裝置等部分組成，安裝調試快捷省時省力，結構簡單更換維修方便。驅動機構是由兩個電動機以及變速裝置，通過皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。為了安全考慮，傳動部分應根據實際情況自行安裝安全罩。
對輥破碎機工作原理
電動機通過變速裝置驅動兩個輥輪相對旋轉，物料從上部進入到破碎腔內直接落入兩個輥輪間隙之間，被兩個輥面擠壓碾碎，只有被破碎合格的物料會從間隙中落下排出，不合的物料會經過多次的碾軋直到破碎成合格的粒度。出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
對輥破碎機易損件
對輥式破碎機使用過程中，易損件磨損是客戶比較關心的問題。對輥式破碎機主要工作部件是破碎輥，工作中破碎輥承載著較高的壓力，由于破碎物料不定，工作一段時間后破碎輥容易出現不同程度的磨損和腐蝕。針對以上問題解決辦法是在易損部件表面堆焊，從而達到耐磨、耐熱、耐腐蝕的效果，可以提高破碎輥的使用壽命，并節省維修費用。
產品技術參數
| 型號 | 2PG0425 | 2PG0640 | 2PG0740 | 2PG0850 | 2PG1060 | 2PG1260 | 2PG1560 |
| 輥直徑 | Ф400 | Ф600 | Ф700 | Ф800 | Ф1000 | Ф1200 | Ф1500 |
| 輥寬 | 250 | 400 | 400 | 500 | 600 | 600 | 600 |
| 入料粒度 | ≤25 | ≤25 | ≤25 | ≤25 | ≤30 | ≤30 | ≤30 |
| 排料口 | 2-8 | 2-8 | 2-8 | 2-8 | 2-10 | 2-10 | 2-10 |
| 處理能力(t/h) | 5-10 | 10-20 | 15-30 | 20-40 | 30-50 | 40-70 | 60-110 |
| 配動力型號 | Y132M-6 | Y180L-6 | Y200L-4 | Y225M-4 | Y250M-4 | Y315M-6 | Y315L-6 |
| 電機功率 | 5.5×2 | 15×2 | 30×2 | 45×2 | 55×2 | 75×2 | 110×2 |
| 總重量 | 2.2 | 5.9 | 9.8 | 13.5 | 17.2 | 28.5 | 39.3 |
